變頻驅動與三相異步電動機的配合流程是 “指令輸入→參數計算→電源轉換→電機運行→負載適配→反饋優化” 的閉環過程，以下是清晰的流程圖結構（含核心動作說明）：

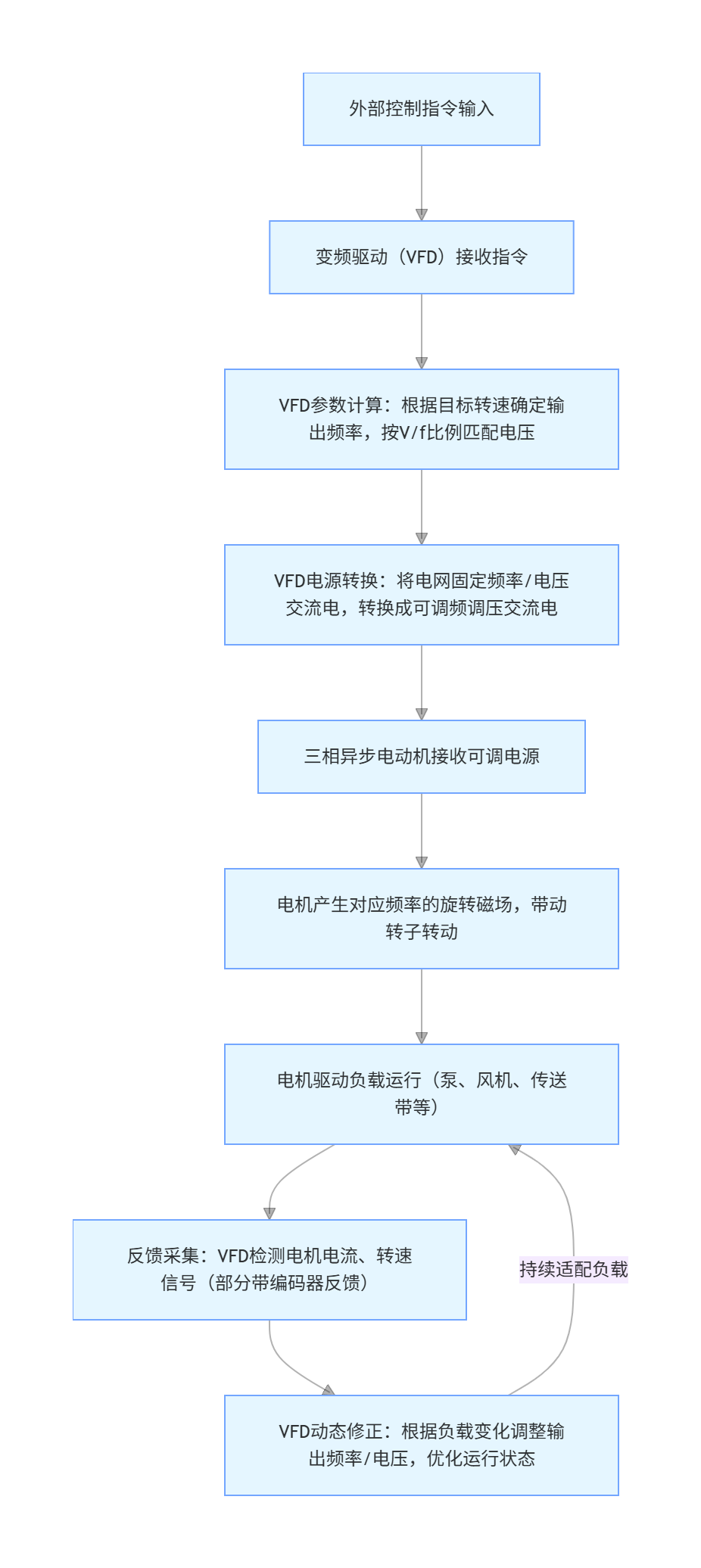

變頻驅動與三相異步電動機配合工作流程圖

流程圖關鍵節點說明

外部控制指令：可來自調速旋鈕、PLC、觸摸屏等，核心是傳遞 “目標轉速” 需求。

V/f 比例控制：變頻驅動的核心算法，保證頻率變化時電機磁通量穩定，避免發熱或轉矩不足。

反饋優化：無傳感器 VFD 通過電流信號估算負載，帶傳感器的則直接獲取轉速數據，實現精準調節。
